Kompensatory Mocy Biernej
Kompensatory Mocy Biernej
Nowoczesne aktywne kompensatory mocy biernej (SVG) to zaawansowane urządzenia energoelektroniczne, które działają jak inteligentna tarcza dla Twojej sieci elektrycznej. W ułamku sekundy reagują na zmieniające się obciążenia, dynamicznie eliminując moc bierną – zarówno indukcyjną, jak i pojemnościową.
Zastosowanie technologii SVG pozwala na całkowitą eliminację kar finansowych za pobór mocy biernej z rachunków od dystrybutora, stabilizuje napięcie i drastycznie podnosi efektywność całej infrastruktury energetycznej w zakładach przemysłowych oraz obiektach komercyjnych.
Korzyści z zastosowania SVGNatychmiastowe obniżenie rachunkówCałkowita likwidacja opłat karnych za moc bierną indukcyjną i pojemnościową. Inwestycja w SVG zwraca się często już w kilka miesięcy. Bezpieczeństwo i żywotność sprzętuStabilizacja napięcia sieciowego oraz eliminacja asymetrii odciąża transformatory i drastycznie wydłuża czas pracy maszyn. Pełna kontrola 24/7Zintegrowany interfejs umożliwia stały podgląd parametrów sieci, śledzenie przebiegów prądów oraz bieżące monitorowanie jakości energii. Ekologia i efektywnośćOgraniczenie strat energii na przesyle wewnętrznym oraz redukcja emisji CO₂ poprzez optymalizację pracy całego systemu zasilania. |
|
Kluczowe Funkcjonalności SVG
1. Ultraszybka reakcja dynamiczna ▼
Urządzenie reaguje na zmiany parametrów sieci w czasie poniżej 10 ms. Pozwala to na błyskawiczne i bezstopniowe równoważenie mocy biernej nawet przy najbardziej dynamicznych, skaczących obciążeniach przemysłowych.
2. Filtracja wyższych harmonicznych ▼
Aktywna eliminacja odkształceń prądu (harmoniczne 3, 5, 7, 11, 13) poprzez generowanie prądu o przeciwnym wektorze. SVG skutecznie oczyszcza sieć niskiego napięcia z zakłóceń (nie dotyczy modelu SVG10).
3. Kompensacja dla każdej z faz ▼
Możliwość bezstopniowego i autonomicznego sterowania parametrami każdej fazy z osobna. Zapewnia to idealną symetryzację obciążeń trójfazowych oraz skuteczne odciążenie przewodu neutralnego.
4. Bezobsługowa automatyzacja i autodiagnostyka ▼
Kompensator automatycznie dostosowuje swoją moc i punkt pracy do aktualnej charakterystyki obciążenia obiektu. Urządzenie działa w pełni autonomicznie, bez konieczności stałego nadzoru.
| DANE TECHNICZNE | |
|---|---|
| Napięcie znamionowe | 400 V ± 10% |
| Częstotliwość | 50 Hz ± 3% |

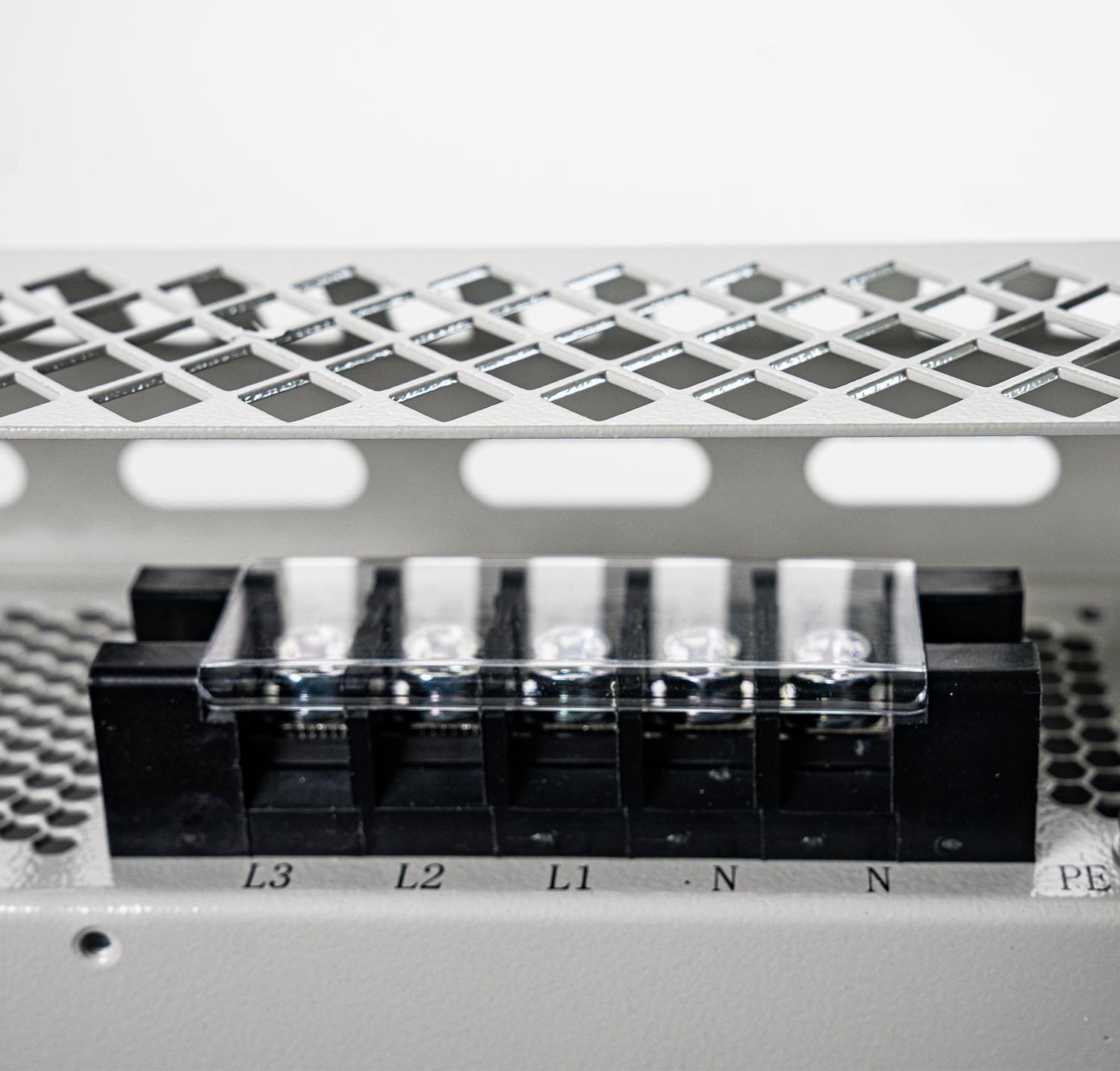

| Rodzaj sieci | 3P5W |
| Funkcje podstawowe | Kompensacja indukcyjnej i pojemnościowej mocy biernej, symetryzacja obciążenia, uzupełniająca filtracja wyższych harmonicznych – funkcjonalność nie dotyczy wykonania SVG10 z chłodzeniem pasywnym. |
| Kompensacja harmonicznych | Od 3-iej do 13-tej z możliwością wyboru poszczególnych harmonicznych – funkcjonalność nie dotyczy wykonania SVG10 z chłodzeniem pasywnym. |
| Kompensacja mocy biernej | Indukcyjnej i pojemnościowej (do zadanego cosφ) |
| Tryby pracy | Możliwość ustawienia priorytetu |
| Odpowiedź | < 5 ms |
| Czas reakcji | < 100 μs |
| Częstotliwość przełączania | 20 kHz (średnia) |

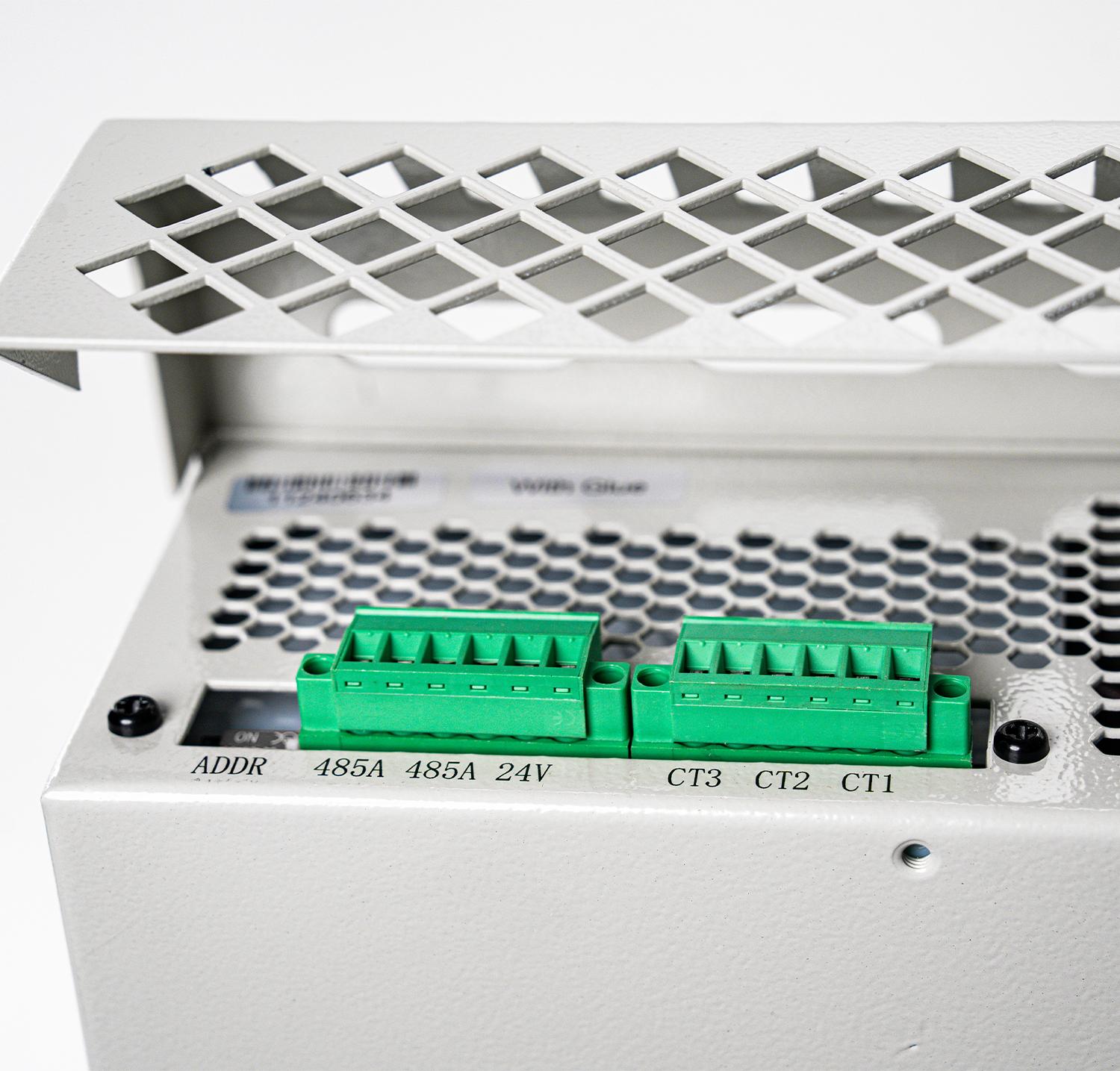

| Porty komunikacyjne | RS485 |
| Protokóły komunikacyjne | MODBUS RTU |
| Aplikacja | KTKM Management – aplikacja do nadzorowania pracy KMB i sieci |

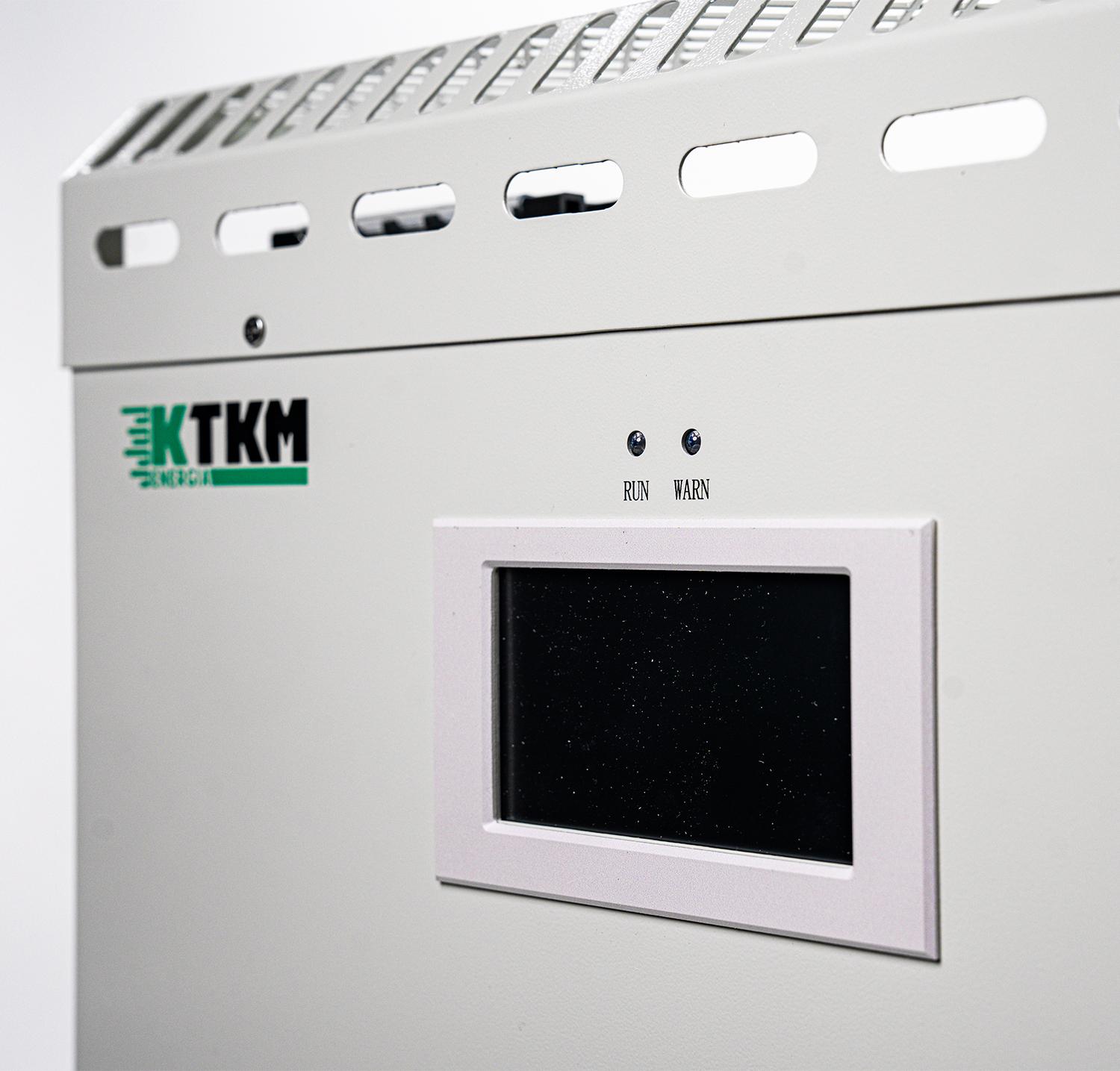

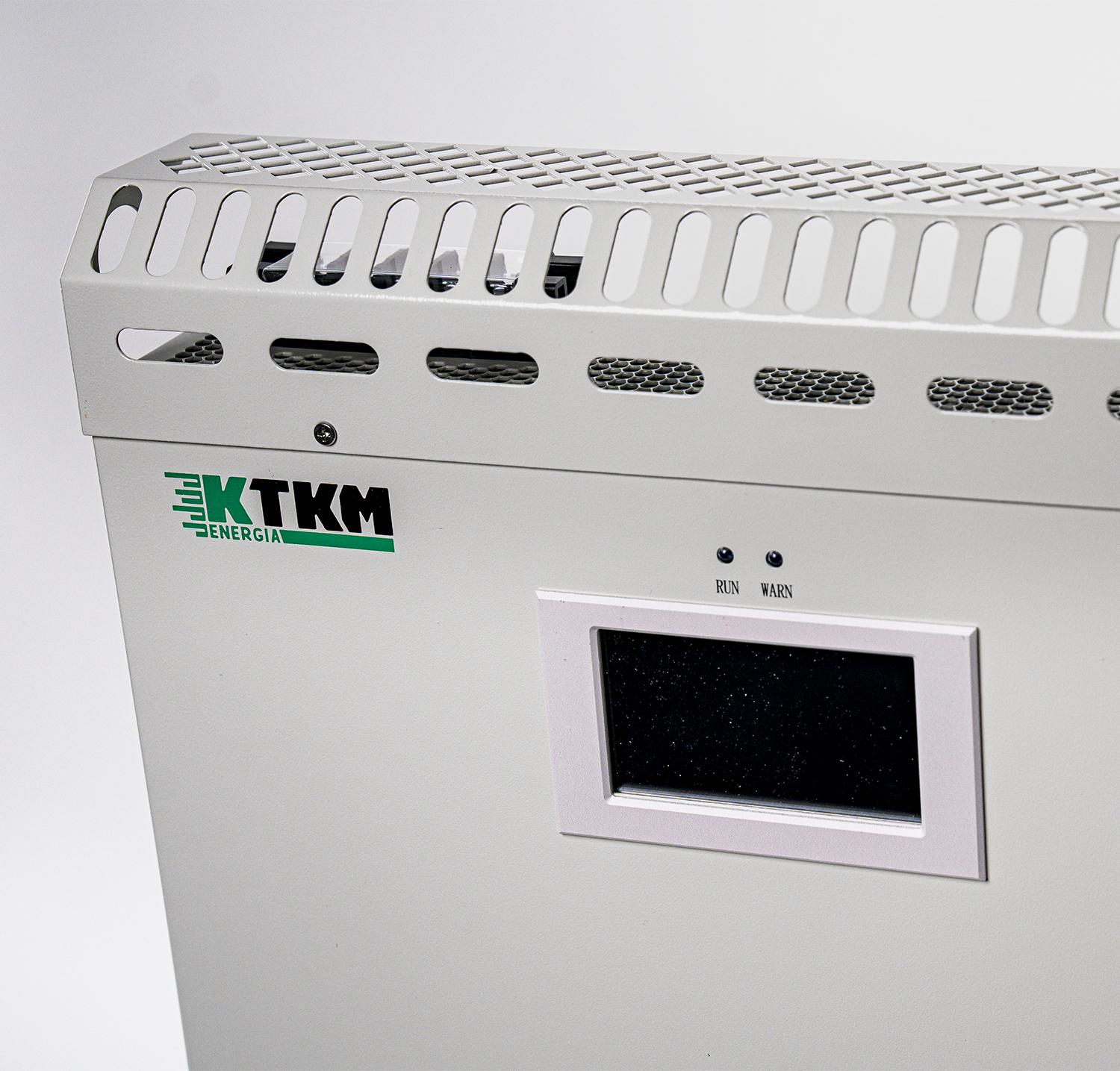

| Wyświetlacz | Kolorowy dotykowy LCD |
| Chłodzenie | W zależności od wykonania: pasywne, grawitacyjne (bez wentylatorów) lub wymuszone, mechaniczne (z wentylatorami). |
| Poziom głośności pracy | Poziom głośności pracy – bez wentylatorów |
| Inne funkcje | Ochrona przed zbyt niskim i zbyt wysokim napięciem, ochrona przed zwarciem, ochrona przed przekompensowaniem. |
| Alarmy | Historia wystąpienia danych alarmów |
| Montaż | W zależności od wykonania: naścienny lub moduł rack do instalacji w rozdzielnicy. |
| Stopień ochrony obudowy | IP3X |
| Straty mocy czynnej | < 3% |
| Wysokość pracy | ≤ 1500 m n.p.m. |
| Temperatura otoczenia | Od -20°C do 50°C |
| Temperatura przechowywania | Od -10°C do 60°C |
| Wilgotność | Od 5% do 95% bez kondensacji |
Materiały do pobrania
Pobierz oficjalną dokumentację techniczną dla aktywnego kompensatora mocy biernej KTKM SVG.
Karta katalogowa SVG
Pełna specyfikacja techniczna, parametry elektryczne, wymiary gabarytowe oraz szczegóły konstrukcyjne urządzeń.
Instrukcja montażu
Przewodnik dla instalatorów i elektryków. Wytyczne dotyczące bezpiecznego podłączenia, uruchomienia i konfiguracji.
